一、概述

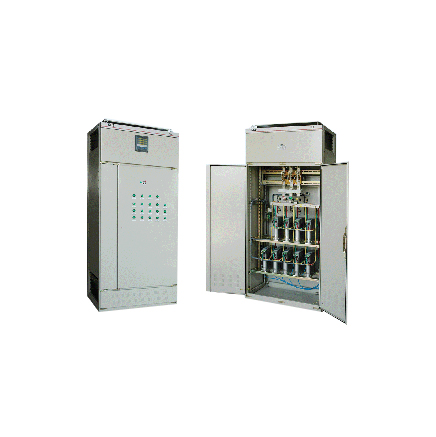

低壓無功自動補償成套裝置主要用于低壓配電室，與配電屏并列，用于集中補償系統無功功率，提高功率因數，減少系統的無功損耗，改善電能質量。該裝置可自動根據系統無功功率的變化而改變補償容量，從而達到最佳的補償效果。可廣泛應用于冶金、礦山、建材、機械制造、輕工、化工、港口等行業，尤其適用于負荷變化較大的企業，如電解鉛廠等生產線專用開關柜與補償裝置，無功功率補償裝置符合GB/ T15576---2008標準。

二、工作原理及裝置特點

低壓無功自動補償成套裝置利用控制器跟蹤系統無功負荷的變化，選功率因數或無功功率作為判據，自動合理投切，減少損切次數，避免按切振蕩和無功倒送的問題。從而使系統的功率因數保持為最佳狀態。投切機構可選接觸器報切，可控硅投切，復合開關投切方式中的任- -種， 滿足不同電網環境對投切機構的要求。

低壓無功自動補償成套裝置有三種補償形式:三相共補、三相分補、共補+分補。

低壓無功自動補償成套裝置節電效果明顯，功率因數可提高到0. 95以上，電容器的工作為多回路循環損切運行方式，有效地避免分組按切時個別電容按切過于頻繁的問題。

低壓無功自動補償成套裝置有過壓、欠壓、缺相、欠流等保護功能。有諧波超限、零序超限等選用功能。
